دستگاه ارت موقت برای خطوط فشار متوسط (20 الی 33 کیلو ولت)

کاتالوگ دستگاه ارت موقت خطوط 20 و 33 کیلوولت   20-33-L-ALCU  دریافت

یکی از اصول ایمنی حین کار روی شبکه‌ های برق استفاده از سیستم ارت موقت است.
 اگر شبکه‌ ای که برقکار ها روی آن کار میکنند اشتباها برق‌ دار شود، انرژی  الکتریکی توسط این سیستم حفاظتی به زمین منتقل شده و سلامت و ایمنی برق کاران تضمین میگردد.
هدف اصلی از ارت موقت محافظت کافی در برابر شوک الکتریکی است که باعث مرگ و آسیب دیدگی برق کاران در حین کار بر روی خطوط یا تجهیزات می شود.
لازم به ذکر است که طبق قانون حتماً باید در دو سمت محل کار گروه تعمیراتی از دستگاه ارت موقت استفاده شود.

اجزای دستگاه اتصال زمین

کلمپ خط line clamp

این کلمپ آلومینیومی برای اتصال کابل ارت به هادی که بنا است تحت تعمیرات قرار گیرد مورد استفاده قرار میگیرد.
این کلمپ در آخرین مرحله شروع به کار به خط و یا باسبار متصل میشود.

کابل هادی  Conducting Cable
کابل رابط از جنس مس با خلوص بیش از 90% همراه با روکش عایقی از جنس PVC شفاف و منعطف است که عامل اتصال هادی تحت تعمیر به شبکه ارت پست میباشد.
 این کابل به توسط کابلشو از یک طرف به میله ارت و از طرف دیگر به کلمپ خط متصل است.

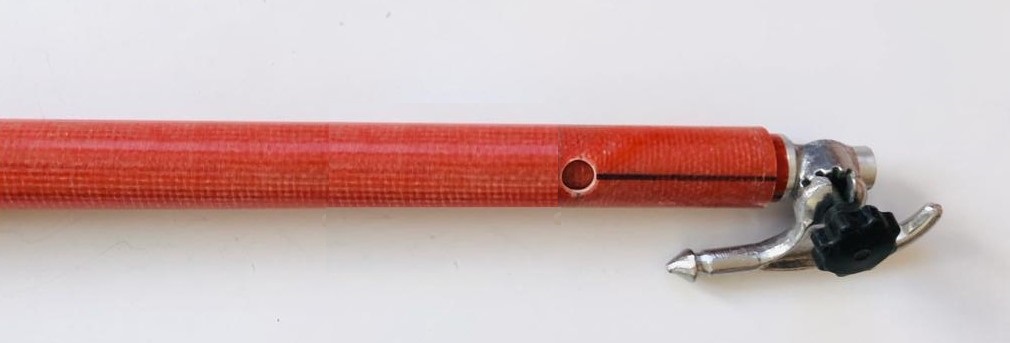

پرچ   Hot Stick
وسیله ای از جنس عایق ( ترکیب فایبر گلاس و رزین ) میباشدکه برای ایجاد اتصال ایمن کابل و کلمپ خط به هادی تحت تعمیرات  به کار میرود.

میله اتصال زمین Earth Rod

قطعه ای از جنس فولاد  آبکاری شده میباشد و برای اتصال ایمن سیم ارت به زمین به کار میرود.

جعبه محافظ Carrying Case
برای حفاظت و حمل و نقل راحت تر تجهیزات ارت موقت ، همه آنها را در یک جعبه فولادی و یک کاور از جنس پلاستیک صنعتی ضد آب قرار میگیرند.
