گرافیت بردار

این ابزار (Power Cables Semiconductor layer remover) یکی از ابزارهای مرسوم برای برداشتن لایه نیمه هادی اطراف هادی در کابل های با ولتاژ متوسط 11 تا 33 کیلوولت وحتی ولتاژهای بالاتر می باشد. و برای قطر کابل بین 10 تا 50 میلی متر کاربرد دارد.

به دلیل اینکه سطح هادی بخصوص رشته ای صاف نمی باشد و در صورت عدم استفاده از اسکرین ، بین عایق و هادی فاصله میافتد و منجر به عدم یکنواختی میدان در بین عایق و هادی میشود و سبب جرقه خواهد شد. بنابراین استفاده از  نیمه هادی  سبب ایجاد یک سطح کاملا صاف بین عایق و هادی میکردد و سطح میدان الکتریکی روی آن یکنواخت میگردد. ضخامت اسکرین روی هادی کمتر از 0.1 میلیمتر و رنگ آن سیاه میباشدکه معمولا از جنس گرافیت می باشد  این لایه در سطح فشار متوسط و تا 36 KV استفاده میگردد

در عملیات اجرای سرکابل و مفصل برداشتن این لایه ی نیمه هادی نیاز به دقت بسیار دارد تا به  یکنواختی لایه عایق زیرین آسیبی وارد نشود.

گرافیت بردار نقش مهمی در تسریع و سهولت این امر ایفا می کند و به عنوان ابزاری کاربردی در نصب سرکابل و مفصل فشار متوسط مورد استقاده می باشد.

آماده سازی کابل برای یک اتصال مناسب

دو ابزار مرسوم برای لایه نیمه هادی اطراف هادی در کابل های با ولتاژ متوسط 11 تا 33 کیلوولت و حتی ولتاژهای بالاتر این مدل از پوست کن های کابل می باشند.

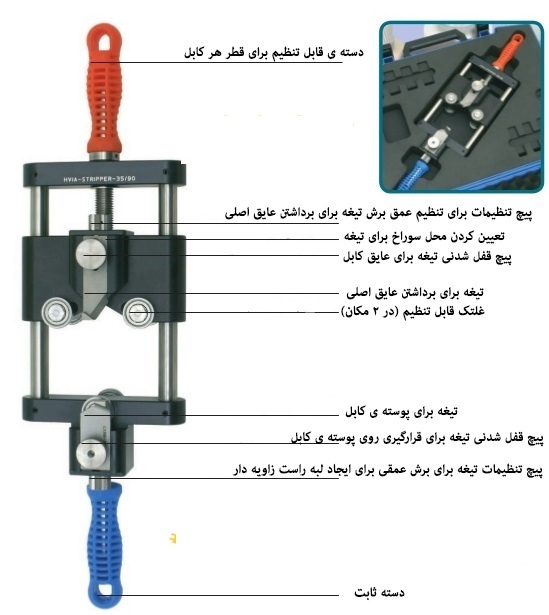

این ابزار مجهز به قطعه هدایت گر فنری است. عمق برش تیغه قابل تنظیم است و زمانیکه به حلقه ی توقف برسد عمل برداشتن را متوقف می کند.

از این وسیله برای برداشتن روکش بیرونی از قطر 15 تا حداکثر 50 میلی متر و عایق XLPE حداکثر تا ضخامت 8-10 میلی متر استفاده می شود.

غلاف برداشته شده در نقطه ی برش به گونه ایست که خطر آسیب اجزای زیر غلاف وجود ندارد.

عمق برش 80 درصد کافی است.

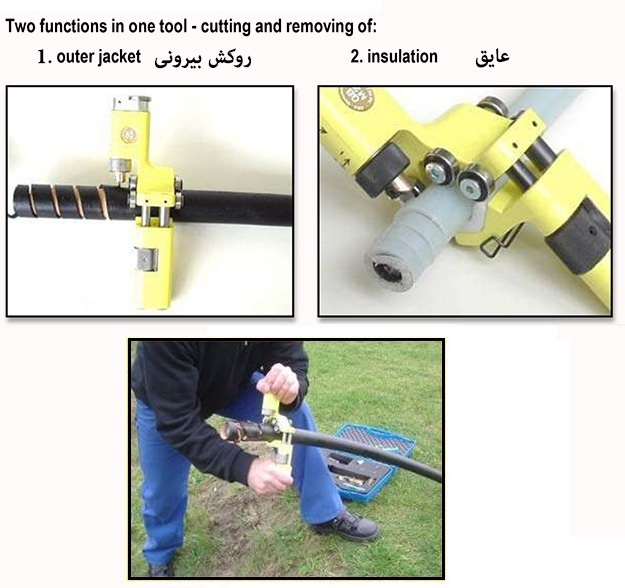

مزایا

– برش ایمن و آسان و برداشتن روکش بیرونی و عایق

– ابزاری با دو عملکرد
