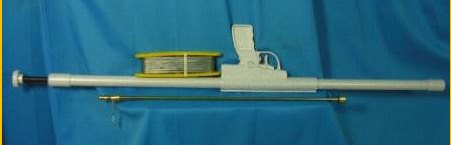

تفنگ پرتاب سیم ارت

تفنگ پرتاب ارت به منظور تخلیه الکتریسیته خازنی شبکه های هوایی، پس از قطع جریان برق و هدایت آن به زمین و ایجاد پوششی مطمئن برای اشتباه احتمالی در آزمایش با فازمتر کاربرد دارد. تفنگ پرتاب ارت دستگاه یا وسیله ای است برای تخلیه ولتاژ یا الکتریسیته باقی مانده در شبکه هوایی است . این وسیله دارای یک نیزه پرتاب ۶۰ سانتی متری و یک عدد میله ارت و ۲۰ متر سیم نازک می باشد . و همچنین تفنگ پرتاب ارت دارای یک فنر بسیار قوی است که باعث میشود نیزه پرتاب را با سرعت رها کند . و حتما باید برای استفاده از تجهیزات ارت موقت از دستکش عایق برق و کفش عایق برق استفاده نمود  و به صورت کامل نکات ایمنی کار را رعایت کرد .

تفنگ پرتاب سیم ارت چیست و چه کاربردی دارد؟

از تفتگ پرتاب ارت (wire gun tester) جهت آزمایش برق‌دار بودن (energized) یا نبودن (de- energized) شبکه‌های هوایی (overhead) بکار می‌رود. این وسیله در مراحل اولیه کار بر روی خط گرم (Hotline) بکار می‌رود و سیم مخصوصی را روی شبکه فشار متوسط و فشار قوی هوایی پرتاب می‌کند.

مزیت این محصول

مزیت این تفنگ این است که می‌توان از راه دور برق‌دار بودن یا نبودن شبکه را بررسی کرد و نیازی به بررسی از نزدیک نیست. معمولا از این تفنگ در مکان‌هایی که دسترسی مستقیم به تیر برق نیست و یا مسیر صعب‌العبور باشد استفاده می‌شود (مناطق کوهستانی). نحوه کار این دستگاه به این شکل است که یک سیم مسی که هادی جریان است را درون تفنگ قرار می‌دهند. این دستگاه تشکیل شده از یک بخش پرتاب‌گر که داخل آن یک فنر قوی وجود دارد که با فشار دادن ماشه فنر آزاد می‌شود. خرج یا فشنگ وسیله که عبارت است از یک میله سبک بطول 60 سانتی‌متر که یک رشته سیم نازک بطول حدود 20 متر به آن وصل می‌شود. با فشار دادن ماشه، میله رها شده و سیم را که یک انتهای آن قبلا به زمین متصل شده با خود بطرف شبکه پرتاب می‌کند. در نتیجه این اقدام هر سه فاز شبکه به زمین متصل می‌شوند و اگر شبکه برق‌دار باشد سیم فوق فورا پاره و ذوب می‌شود و با صدایی شدید اتصال را نشان می‌دهد، و اگر اتفاق یاد شده رخ ندهد معلوم می‌شود که خط بدون برق است و اپراتور متوجه این مورد می‌شود. این وسیله در دسته‌ی تجهیزات ایمنی گروهی (group safety equipment) قرار می‌گیرد.

نحوه استفاده:
ابتدا قبل از پرتاب سیم، باید انتهای سیم پرتاب محکم توسط میله ارت به زمین متصل شده و سپس سیم به صورت حرف S روی زمین و در جلوی پای مانور کننده پهن شده و شخص مانور کننده در پشت سیم و در مجاورت شبکه مورد نظر ایستاده و تفنگ را شارژ نموده و از زاویه ای که بتواند نیزه ی متصل به سیم را از روی شبکه عبور داده و سیم هر سه مدار را در بر گیرد، تفنگ ارت را شلیک نماید و پس از شلیک باید سیم نازک بر روی سه فاز شبکه قرار گیرد که در صورت برق دار بودن شبکه ولتاژ در داخل زمین تخلیه شود . این کار برای محافظت از سیمبان ها و همچنین برای تخلیه کامل ولتاژ از شبکه انجام میشود

موارد ایمنی کار با تفنگ پرتاب ارت

حفاظت و نگهداری از آن به عهده سر اکیپ یا استاد کار می‌باشد.

هیچ‌گاه نباید ماشه تفنگ را در حالت خالی چکانید.

هر یک یا دو ماه یکبار چند قطر روغن به منظور نرم نگه داشتن فنر در تفنگ ریخته شود تا حالت خشک و شکننده پیدا نکند.

هنگام پرتاب سیم باید مراقب بود تا سیم پای کسی پیچیده نشود.

قبل از پرتاب یک سر سیم به زمین ارت مؤثر گردد و با ریختن مقداری آب در اطراف میله مقاومت زمین را کم کرد.

هیچگاه نباید سر تفنگ را که مجهز به میله پرتاب می‌باشد به سمت شخص یا اشخاص دیگر گرفت.

پیچ انتهای تفنگ بیشتر از 4 انگشت بسته یا باز نشود.

پس از انجام کار سیم پرتاب بطور منظم و بدون گره خوردگی بدور قرقره خود پیچیده و تمیز شود.

میله ارت و میله پرتاب همراه با چکش را بعد از هر بار استفاده تمیز و در جعبه مخصوص و یا کیسه‌های برزنتی کارخانه سازنده تحویل داده شود.
