کات آوت ( CUT OUT FUSE)

در شبکه فشار متوسط توزیع برق یکی از حفاظت کننده ها فیوز کات اوت است، که توسط قطعه ای که به آن المنت می گوید و داخل یک لوله ای از فیبر نسوز که دو طرف آن طبق شکل تکیه گاه برنجی قرار می گیرد.
المنت با تکیه گاه های مقره ای شکل تحت کشش قرار گرفته و در صورت عبور جریان بیش از حد نرمال طبق منحنی قطع شبیه تمام فیوزها می سوزد و از تکیه گاه جداشده و آویزان می شود.
فیوز ترانسفورماتور که اغلب کات اوت ( CUT OUT FUSE) نامیده می شود یک المنت است و چون با برداشتن تیغه فولادی یا نگهدارنده فیوز مدار مانند قطع یک کلید، باز می شود به آن کات اوت می گویند. فیوز کات اوت جهت حفاظت ترانسفورماتور در مقابل جریان های زیاد احتمالی ناشی از اتصال کوتاه یا اضافه بار در شبکه فشار ضعیف و سیم پیچی های داخل ترانسفورماتور به کار می رود

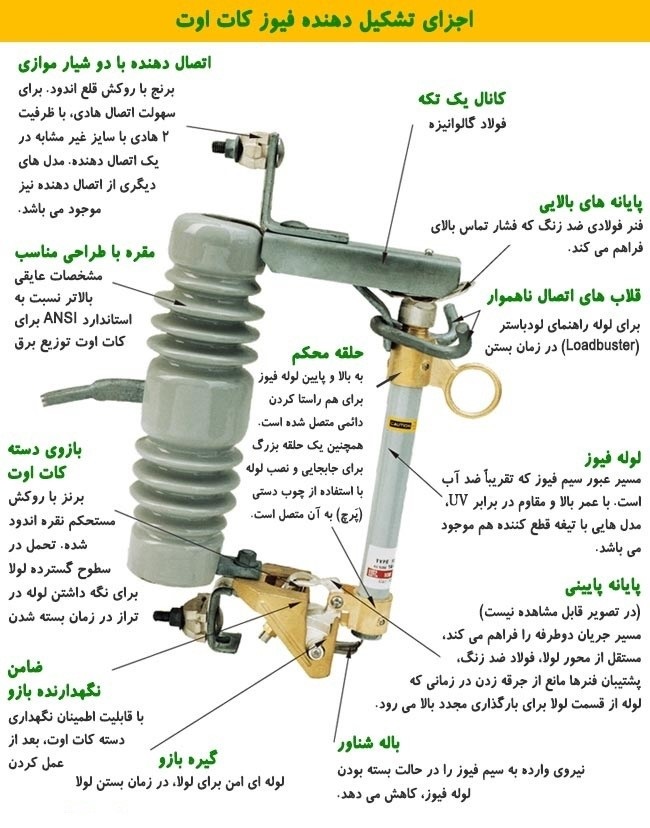

ساختمان فیوز کات اوت باز:

این کات اوت‌ها شامل سه قسمت پایه فیوز، نگهدارنده فیوز (لوله فیوز)، سیم فیوز (المنت فیوز) است.المنت فیوز داخل یک لوله فیبری که همان لوله فیوز است قرار دارد. وقتی به دلیل اضافه جریان فیوز می‌سوزد قوس الکتریکی حاصل به دیواره لوله فیبری برخورد کرده و گازی را متصاعد می‌نماید که قوس را به بیرون می‌فرستد. هرچه شدت جریان عبوری از فیوز بیشتر باشد گاز بیشتری از مواد دیواره لوله متصاعد می‌شود. ضمنا بعد از سوختن المنت، لوله فیوز به بیرون آویزان می‌شود که این نشانه سوختن المنت فیوز است. المنت (سیم) فیوز کات اوت شامل چهار قسمت تکمه، ساق، المنت (سیم ذوب شونده) و سیم انتهایی است. دکمه ترمینال بالایی و سیم انتهایی ترمینال پایینی المنت را تشکیل می‌دهد.

انواع کت اوت:

کات اوت‌های توزیع معمولا سه نوع هستند: کات اوت مسدود – کات اوت باز – کات اوت با المنت بدون محافظ یا (روباز). کات اوت هایی که معمولا در برق ایران مصرف می‌شود از نوع باز هستند.

اندازه فیوز:
در عمل معمولا، ترانسفورماتورهای توزیع را در برابر اضافه بارهای جزیی حفاظت نمی‌کنند، زیرا باعث سوختن غیر ضروری فیوز و قطع مکرر مدار می‌شود که هر دوی این‌ها خوشایند نیست؛ بنابراین معمول است که فیوز‌ها را با جریان نامی بالاتر از جریان نامی ترانسفورماتور انتخاب کنند. معمولا جریان نامی فیوز را ۲ تا ۳ برابر جریان نامی ترانسفورماتور در نظر می‌گیرند. جریان‌های اتصال کوتاه چندیم بابر جریان عادی است بنابراین آمپر المنت فیوز کات اوت ۲ تا ۳ بابر جریان نامی ترانسفورماتور در نظر گرفته می‌شود.

نحوه قطع کردن کات اوت فیوز
در مرحله اول لازم ست یادآور شویم که هیچ فیوز ذوب شونده فشار ضعیف و کات اوت را نباید به عنوان کلید قابل قطع زیر بار بکار برد.
در بعضی مواقع اجباراً لازم است خط فشارمتوسط یا کات اوت سر راه ترانسفورماتورها قطع شود که این امر لازم است توسط لودباستر با ملاحظات زیر انجام شود.
باتوجه به اینکه در لحظه قطع کات اوت، امکان تشخیص بار موجود روی خط وجود ندارد و ممکن است در هر زمان مشترکان تصمیم به تغییر بار شبکه فشارمتوسط کنند، قطع کات اوت بدون استفاده از loadbuster به دلایل زیر توصیه نمی گردد:
1) ایجاد آرک و برقزدگی سیمبان
2) آرک به کراس آرم برخورد می کند و عملکرد رله پست 20/63 کیلوولت و در نتیجه قطع فیدر را در بر دارد.
با توجه به اینکه کلاً کات اوت ها بصورت تک تک قطع می شوند لازم است بار از روی شبکه برداشته شود و سپس نسبت به قطع کات اوت اقدام شود.
